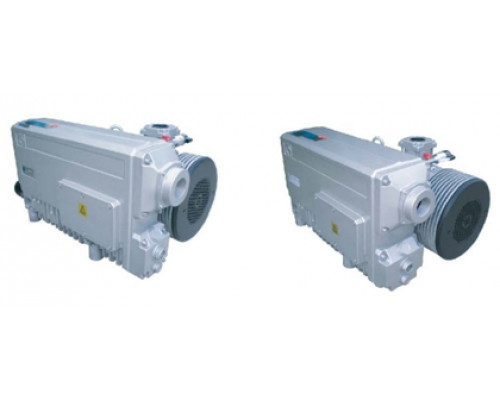

Одноступенчатые пластинчато-роторные насосы серии SV производства EVP ( Китай) это промышленные средства откачки, которые прекрасно подходят для большинства общепромышленных применений.
Конструкция и принцип действия одноступенчатого пластинчато-роторного вакуумного насоса серии SV
В цилиндрическом корпусе вакуумного модуля эксцентрично установлен ротор, в пазах находятся рабочие лопатки (лопасти). В данной конструкции насоса 3 рабочих лопатки.
При вращении ротора лопатки под действием центробежной силы скользят по внутренней поверхности рабочей камеры и образуют рабочие объемы, которые с вращением после всасывание газа уменьшаются и сжимают газ направляя его в сторону выхлопных клапанов. В картере парогазовая смесь проходя через фильтры масляного тумана отделяется на газ и масло, газ удаляется через выходной патрубок, а масло остается в верхней части картера и через перепускной клапан дозированно поступает в рабочую камеру (под действием перепада давления между полостью между лопатками и картером).
Принцип действия показан на видео.
Конструкция вобрала в себя основные современные тенденции и прекрасно зарекомендовала себя. Все запасные части и расходные материалы доступны к заказу.

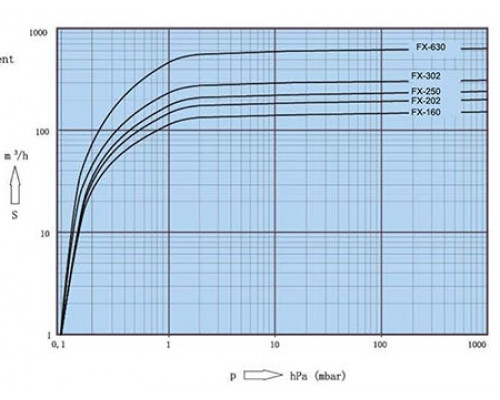

Технические параметры насоса
Общие параметры

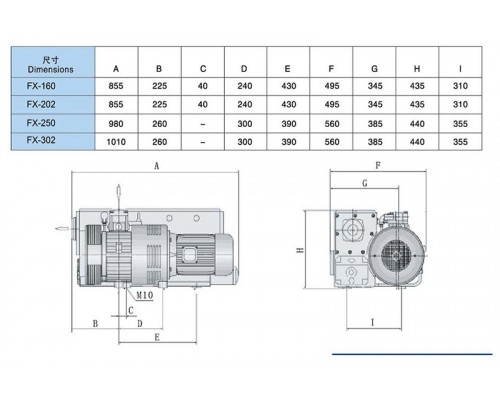

Габариты и вес
Габариты и вес
